PPM-T127E投入式液位变送器说明书
产品简介
智能液位变送器是利用数字技术，对现场液位和温度信号实时采集，经CPU进行运算补偿和参数修正，由D/A电路转换为高精度两线制4～20mA模拟信号及RS485数字接口信号，保证了产品的高精度和高可靠性。液位变送器的零点、满度、单位、地址等参数对用户开放，以便用户能够在需要对产品进行调校，或需要对多台产品同时监测时，通过RS485接口及数据电缆和软件，进行现场无压和调校。具有防潮，防结露、防渗漏功能、坚固、抗雷击、抗强电磁变频干扰的特点。
产品应用
恒压供水、储水、排水、污水处理系统、城市地下水
湖泊、水库、大坝的渗压液位
敞口油罐、循环水、水塔、冷却液等的液位测量
PPM-T127E投入式液位变送器说明书
技术参数
|
测量范围
|
0～0.5m…2m…5m…10m…15m…500m之间任意可选
|
|
过载能力
|
量程的3倍
|
|
供电范围
|
12～36VDC
|
|
信号输出
|
4～20mADC两线、数字信号：RS485、RS232
|
|
准确度
|
0.075%FS、0.1%FS、0.2%FS、0.5%FS (包括非线性、重复型、迟滞)
|
|
分辨率
|
0.01%FS
|
|
温度误差
|
≤0.008%FS/℃(-20～+70℃)；≤±0.02%FS/℃(-20～-30℃)
|
|
稳定性误差
|
≤±0.1%FS/年（典型值）
|
|
环境温度
|
-30～+70℃
|
|
介质温度
|
-30～+80℃ 高温型（-20～+150℃/250℃）
|
|
贮存温度
|
-30～+85℃
|
|
防护等级
|
IP68
|
|
接口及壳体
|
不锈钢1Cr18Ni9Ti
|
|
传感器膜片
|
316L不锈钢、96%氧化铝陶瓷
|
|
密封件
|
全一体不锈钢结构，无塑料密封件
|
|
橡胶套管
|
丁晴橡胶
|
|
电缆
|
Φ7.5mm聚乙烯(或聚氨酯)导气电缆
|
|
安装方式
|
投入式、法兰DN50、法兰DN80或
|
|
显示
|
4位LED或4位LCD显示
|
|
接线
|
红色线：电源正 黑色线：电源负 裸线：屏蔽
|
高精度压阻硅传感器，导气电缆投入式，小型防水接线盒，方便安装，经济适用。抗电磁和射频干扰，具有防雷设计,非常适合野外湖泊、水库、大坝、地下水、污水处理厂等的液位测量。
探头连接电缆投入式，法兰安装接线盒，4位LED或LCD现场显示可选择。缆式结构方便现场安装。抗干扰和防雷设计。高智能电路，可现场和调校，准确度0.1%FS。非常适合野外湖泊、水库、大坝、自来水厂、污水处理厂、城市地下水、循环水等的液位测量。
金属不锈钢杆（可选择聚四氟材料）插入式，主要用于油罐，食品罐、储罐等，同时需要卫生、防腐蚀的场合使用。

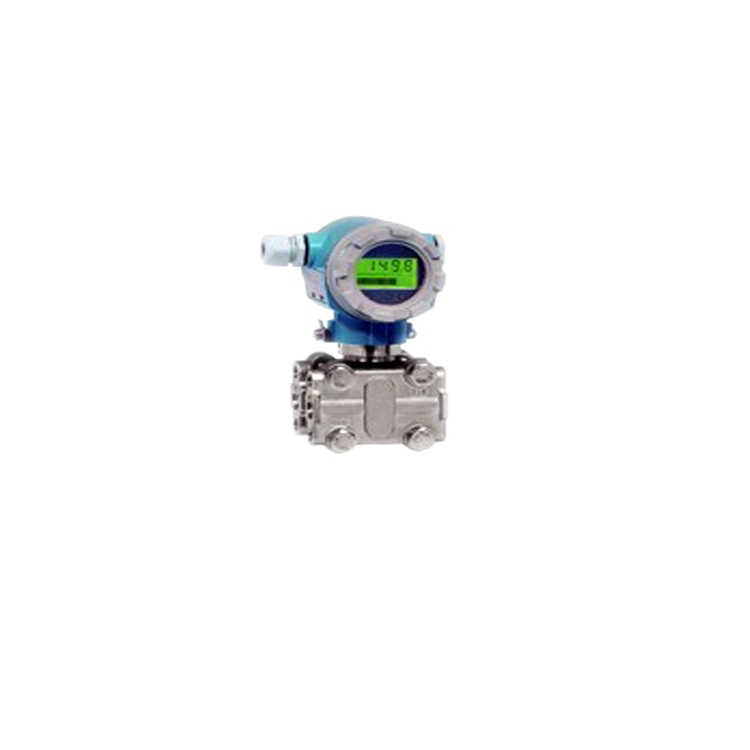

采用电容式高精度压力传感器，智能电路调校，可用于测量0-50mm…50m的液位。可选择316不锈钢、钽、蒙乃尔、哈氏合金C、钛合金等膜片，特别适合需要有卫生要求，液体粘稠度较大、腐蚀性很强的酸碱溶液等。
采用高精度陶瓷电容压力传感器或单晶硅压力传感器，智能电路调校，陶瓷膜片防腐蚀，特别适合需要有卫生要求，液体粘稠度较大液位测量。可选择法兰DN100、DN80、DN50、DN40、DN30，或
RS485接口型变送器软件
通过RS485/232转换模块，用于对RS485接口型变送器读取内部基本信息(包括液位量程和温度补偿范围、版本等)，显示实际液位值、设置新零点、程控设置模拟输出、设置仪表地址等。
